甘特图

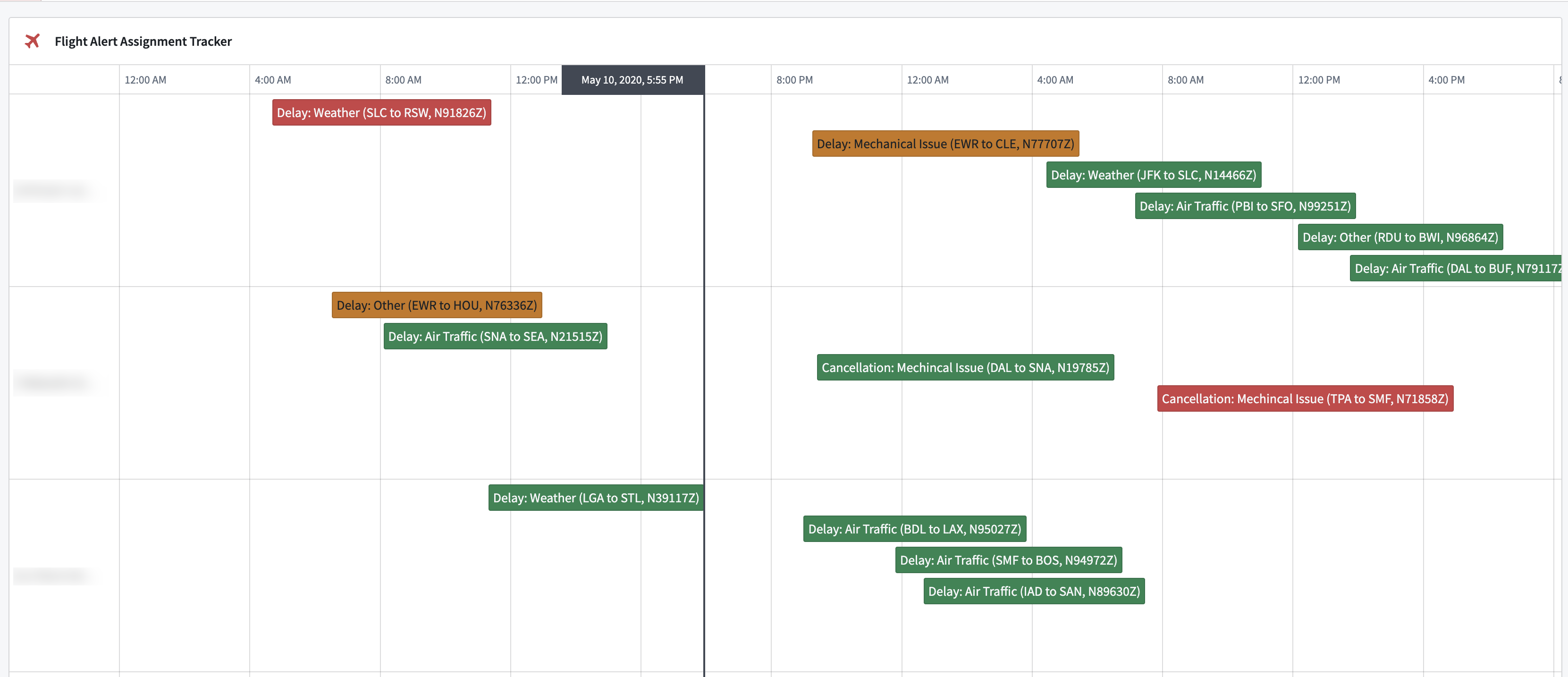

使用甘特图微件在交互式甘特图视图中显示对象作为定时事件，以帮助进行调度或资源分配工作流程。

配置选项

• 数据层
  • 您可以使用多层来将多个对象类型的时间数据聚合为单个甘特图上的事件。
    • 层名称: 层的名称，以帮助在配置期间区分不同的层。此值不会显示在图表中。
    • 输入
      • 对象集: 将显示为图表层的输入对象集定义。
      • 从场景加载数据: 选择场景以加载图表层的数据。
      • 事件类型:
        • 时间范围: 将事件显示为具有指定开始和结束时间的范围。
          • 事件开始日期属性: 选择一个日期或时间戳属性用作事件的开始时间。
          • 事件结束日期属性: 选择一个日期或时间戳属性用作事件的结束时间。
          • 事件标签属性: 选择一个属性用作事件显示的标签值。
          • 处理没有结束时间的事件: 选择如何处理没有结束时间值的事件。
            • 排除: 不在图表上显示该事件。
            • 绘制为点: 将事件显示为图表上的单个点。
            • 使用特定时间戳作为结束时间: 设置一个回退时间戳变量用作结束时间。
        • 离散: 使用单个日期或时间戳属性将事件显示为图表上的单个点。
    • 显示和格式化
      • 按属性分组: 按通用属性值在甘特图上将对象分组在一起。
      • 事件颜色: 选择在图表中显示事件时使用的颜色。
        • 静态: 为所有事件选择一种颜色。
        • 属性: 选择一个对象属性，通过Ontology预配置的条件格式规则来确定事件的颜色。
        • 动态: 配置条件格式规则以应用于图表中的事件。
      • 悬停时显示的属性: 选择在图表中将鼠标悬停在对象事件上时显示的对象属性。
    • 输出
      • 启用选择: 切换以启用/禁用图表上对象的选择。
      • 启用多选: 切换以使用Ctrl (macOS) 或Cmd (Windows)加点击启用/禁用图表上多个对象的选择。
      • 所选对象集: 所选对象的对象集变量。
      • 在选择时: 设置在图表中选择对象时触发的Workshop事件。
• 显示选项
  • 显示当前时间指示器: 直接在图表上显示当前日期的指示器。
  • 时区渲染:
    • 静态: 手动选择图表的时区。
    • 动态: 使用字符串变量动态设置时区。
    • 本地: 将图表时区设置为用户的本地时区。
  • 启用网格单位标记: 网格单位标记可以设置为每年、每季度、每月、每周、每日或每小时。根据所选选项，您可能需要指定起始月份、日期或小时。
  • 堆叠选项
    • 新行: 每个事件将显示在自己的行中。
    • 重叠: 事件将显示在同一行中，可能会相互重叠。
    • 智能行: 事件将显示为不重叠，并根据需要将它们移到新行中。不重叠的事件将显示在同一行中，重叠的事件将显示在不同的行中。
  • 行排序: 如果配置了属性分组，请设置行分组的排序方式。选项包括按属性字母顺序排序或按第一个事件开始时间排序。
  • 行级分组宽度: 设置图表中属性分组列的宽度。
  • 时间轴起始: 使用时间戳变量手动设置图表显示的起始时间。
  • 时间轴结束: 使用时间戳变量手动设置图表显示的结束时间。
