オブジェクトとエッジの表示オプション

Vertex では、グラフ上のオブジェクトとエッジの動的なスタイルを設定できます。スタイルを設定し、主要なプロパティの表示を構成すると、時間選択ウィンドウを使用して、これらの主要なプロパティが時間の経過とともにどのように変化するかを確認できます。

グラフのレイアウト

自動レイアウトのオプション

ワークスペースの上部にあるツールバーには、定義済みのレイアウトオプションが用意されています。選択するとオブジェクトとエッジが自動的に移動するため、関係を探索しながらグラフを整理できます。これらのレイアウトの多くには、動作を変更するための詳細パラメーターがあります。これらのパラメーターには、各レイアウトの横にある歯車アイコンを選択してアクセスできます。

以下に、各レイアウトの詳細パラメーターを示します。ただし、自動レイアウトと円形レイアウトには詳細パラメーターがありません。

階層（左から右／上から下）

• 逆： 階層の順序を反転します。左から右は右から左に、上から下は下から上になります。
• ルートノード： 階層のルートに配置するノードを選択します。自動を選択すると、エッジの方向に基づいてルートノードが自動的に選択されます。

グリッド

• 時差： 要素の奇数行をずらすオプションです。
• グリッドのサイズ： グリッドの行数または列数の制約を指定します。自動モードでは、行数と列数が等しくなるように配置を試みます。

横方向の行／縦方向の列

• 並び替え基準： ノードの並べ替えに使用するオブジェクトプロパティです。
  • デフォルトでは昇順を使用します。
  • 並び替え基準のプロパティを選択しない場合、レイアウトは、行では既存の水平方向のノード順序を、列では既存の垂直方向のノード順序を維持します。
  • グループ化されたノード、および指定したプロパティを持たないオブジェクトを元にしたノードは、昇順では先頭に、降順では末尾に配置されます。
  • この選択リストには、数値、文字列、日付、ブール値のプロパティを表示できます。
  • 異なるオブジェクトでプロパティ名が一致する場合は、まとめて並べ替えられます。
• 逆： 並べ替え順序を昇順と降順の間で切り替えます。このオプションは、並び替え基準のプロパティを選択した場合にのみ表示されます。

放射状

• 中心ノード： レイアウトの中心に表示するノードを指定します。
• 密度： ノード間の間隔を決める、1以上5以下の値です。

クラスター

• クラスター化の基準： ノードのクラスター化に使用するプロパティを指定します。
  • プロパティを選択しない場合、このレイアウトはオブジェクトタイプでクラスター化します。
  • グループ化されたノード、および選択したプロパティを持たないオブジェクトを元にしたノードは、まとめてクラスター化されます。
  • このドロップダウンには、レンダリングヒントが選択可能または低カーディナリティのプロパティのみが表示されます。
  • 異なるオブジェクトでプロパティ名が一致する場合は、まとめてクラスター化されます。

直交座標

• X/Y プロパティ： レイアウト内のノードの x 座標と y 座標として使用するプロパティです。
  • 自動スケーリングモードでは、ノードがビューポート内に収まるように座標が正規化されます。スケーリングのコントロールが利用可能な場合は、代わりに絶対座標を使用できます。
  • x プロパティ、y プロパティ、またはその両方を選択しない限り、直交座標レイアウトは実行されません。
  • グループ化されたノード、および選択したプロパティを持たないオブジェクトを元にしたノードは、レイアウト適用前の位置にとどまります。
  • このドロップダウンには数値型のプロパティのみが表示されます。[選択可能] および [低カーディナリティ] のレンダリングヒントは必要ありません。
  • 異なるオブジェクトでプロパティ名が一致する場合は、まとめて並べ替えられます。
• X/Y の反転： x 座標と y 座標を反転します。反転の切り替えは、プロパティを選択した後にのみ表示されます。

オブジェクトタイプでノードをグループ化する

関連するオブジェクトを追加していくと、グラフ上でオブジェクトを1個のノードにまとめたくなることがあります。グループ化するオブジェクトを選択したら、ワークスペースの上部にあるレイアウトツールバーを使用して、選択したオブジェクトをグループ化またはグループ解除します。

オブジェクトを1個のノードにグループ化すると、ワークスペースの左側にある選択パネルに、グループ化されたオブジェクトの一覧が表示されます。ノード内の一部のオブジェクトのみをグループ解除する場合は、選択パネルでそれらのオブジェクトを選択し、以下に示すようにグループ解除を選択します。ヒストグラムのフィルター機能を使用して行うこともできます。

オブジェクトタイプのプロパティでグループ化する

ヒストグラムを使用すると、選択したオブジェクトのプロパティを探索したり、表示されている値でオブジェクトをグループ化したりできます。これにより、グラフ上のオブジェクトのレイアウトが、新しいグループ化を反映するように変更されます。

ノードをエッジにグループ化する

一部のオブジェクトはトランザクション型で、システム内のほかのノードやオブジェクトの間を移動します。たとえば、Flight はトランザクション型オブジェクトとして、Departure Airport と Destination Airport の間を移動します。この場合、注文オブジェクトをエッジにグループ化し、主要なプロパティやメトリクスに基づいてエッジのスタイルを設定できます。

Ontology Manager → [機能] タブで、トランザクション型オブジェクトを関連するエッジに自動的にグループ化できます。リンクのマージについて詳しくはこちら。

エッジに以前グループ化したすべてのオブジェクトを表示するには、エッジを選択し、右クリックメニューからグループ解除を選択します。また、ヒストグラムまたは選択パネルを使用して、グループ解除するオブジェクトを先に選択すれば、一部のみをグループ解除できます。

クイック編集メニュー

クイック編集メニューには、グラフ上で選択した項目のスタイル設定や操作を直接行うためのショートカットがあります。編集可能なグラフでオブジェクトノード、図形、テキストボックス、または編集可能なエッジを選択すると、選択範囲の上にツールバーが表示されます。アイコンにカーソルを合わせるとラベルが表示され、アイコンを選択するとコントロールが開くか、操作が実行されます。利用可能なオプションは、選択した項目によって異なります。

オブジェクトノード

オブジェクトを表すノードでは、利用可能な場合に次のショートカットがメニューに表示されます。

• アクションを開く： 選択したオブジェクトに対して設定されているアクションを選択します。
• リンクされたオブジェクトをすべて追加： 関連検索を実行して、関連するオブジェクトをグラフに追加します。オブジェクト間の関係の探索について詳しくはこちら。
• レイヤースタイルを編集： 選択したノードが同じオブジェクトタイプおよびレイヤーに属している場合に、スタイル設定パネルを開きます。変更は、現在の選択範囲に含まれないノードも含め、レイヤー全体に適用されます。レイヤースタイル設定のオプションを参照してください。
• スタイル付きレイヤーを作成： 選択したノードが同じオブジェクトタイプに属し、このオプションが利用可能な場合に、それらのノードからスタイル付きレイヤーを作成します。
• ノードを外す： 選択したノードをグラフから外します。

ドラッグハンドルを使用して、選択したオブジェクトを Insight などのオブジェクトの受け取りに対応した別のアプリケーションにドラッグすることもできます。

図形、テキスト、編集可能なエッジ

スタイルを編集できる項目では、クイック編集メニューのコントロールを使用して外観を変更します。

スタイルの変更はグラフにすぐに反映されます。編集可能なノードまたはエッジを1個選択した場合は、詳細なノードスタイルまたは詳細なエッジスタイルを選択して、すべての設定を行えるエディターを開くこともできます。選択した項目をグラフから外すには、ノードを外すまたはエッジを外すを使用します。

項目が共有のノードテンプレートまたはエッジテンプレートを使用している場合、クイック編集によってテンプレートとそのほかのインスタンスも更新されます。

複数の項目を編集する

複数の図形やテキストボックス、または複数の編集可能なエッジを選択して、まとめて書式を設定します。メニューには、選択した編集可能な項目すべてでサポートされているスタイル設定のコントロールのみが表示されます。値を選択すると、それまでの値が異なっていても、それらの項目すべてに適用されます。たとえば、2個の図形を選択して塗りつぶすを選択すると、両方を同じ色にできます。

エッジのコントロールを表示するには、編集可能なエッジのみを選択します。選択範囲にノードも含まれている場合、メニューにはノードのオプションが表示されます。オブジェクトプロパティやほかの動的な値によって制御される設定には、クイック編集メニューを使用できません。これらの設定は、レイヤーのスタイル設定パネルか、すべての設定を行えるエディターで設定します。

レイヤーのスタイル設定オプション

レイヤーは、オブジェクトノード、エッジ、および利用可能な場合は図の要素のスタイル設定を整理します。オブジェクトタイプにはデフォルトのレイヤーを設定でき、複数のレイヤーが有効なエンロールメントでは、ノードのサブセットに追加のスタイル付きレイヤーを設定できます。

左サイドバーのレイヤースタイル設定パネルを使用すると、ノードとエッジのスタイルを個別に設定したり、オブジェクトのプロパティや関連する時系列／測定値に基づいて設定したりできます。レイヤーのスタイル設定により、主要な情報を可視化し、メトリクスを計算し、パラメーター化された条件に基づいてスタイルを設定して、現在またはシミュレーション上のシステムの状態を表示できます。

スタイル付きレイヤーを管理する

複数のレイヤーが利用可能な場合は、ノードを選択し、選択範囲のスタイル設定コントロールでスタイル付きレイヤーを作成を選択します。スタイル付きレイヤーを使用すると、親レイヤーのスタイルを継承しながら、ノードのサブセットに異なる外観を設定できます。

レイヤーコントロールを使用して、選択したノードの追加や除外、レイヤーのロックやロック解除、レイヤーの削除を行います。レイヤーをそのオブジェクトタイプのデフォルトとして設定することもできます。スタイル付きレイヤーを親レイヤーと統合するには、親にマージを選択します。グラフを保存する前に、結果の外観を確認します。

選択範囲を編集する

クイックスタイル設定コントロールが利用可能な場合は、編集可能なノードを選択して、塗りつぶしの色、アウトラインの色、アウトラインの幅、または不透明度を変更します。対応するテキスト要素には、テキストコントロールが表示されます。エッジを選択すると、線の色、スタイル、幅、矢印の表示設定を変更したり、詳細なスタイル設定コントロールを開いたりできます。

利用可能なコントロールは、選択した要素によって異なります。レイヤー全体に適用するルールにはレイヤースタイル設定パネルを使用し、選択した項目には選択範囲のコントロールを使用します。注釈と手動で描画する接続については、図を作成および編集するを参照してください。

オブジェクトのスタイル設定

設定するオブジェクトタイプの横にあるスタイル設定オプションを選択して、スタイル設定メニューを開きます。

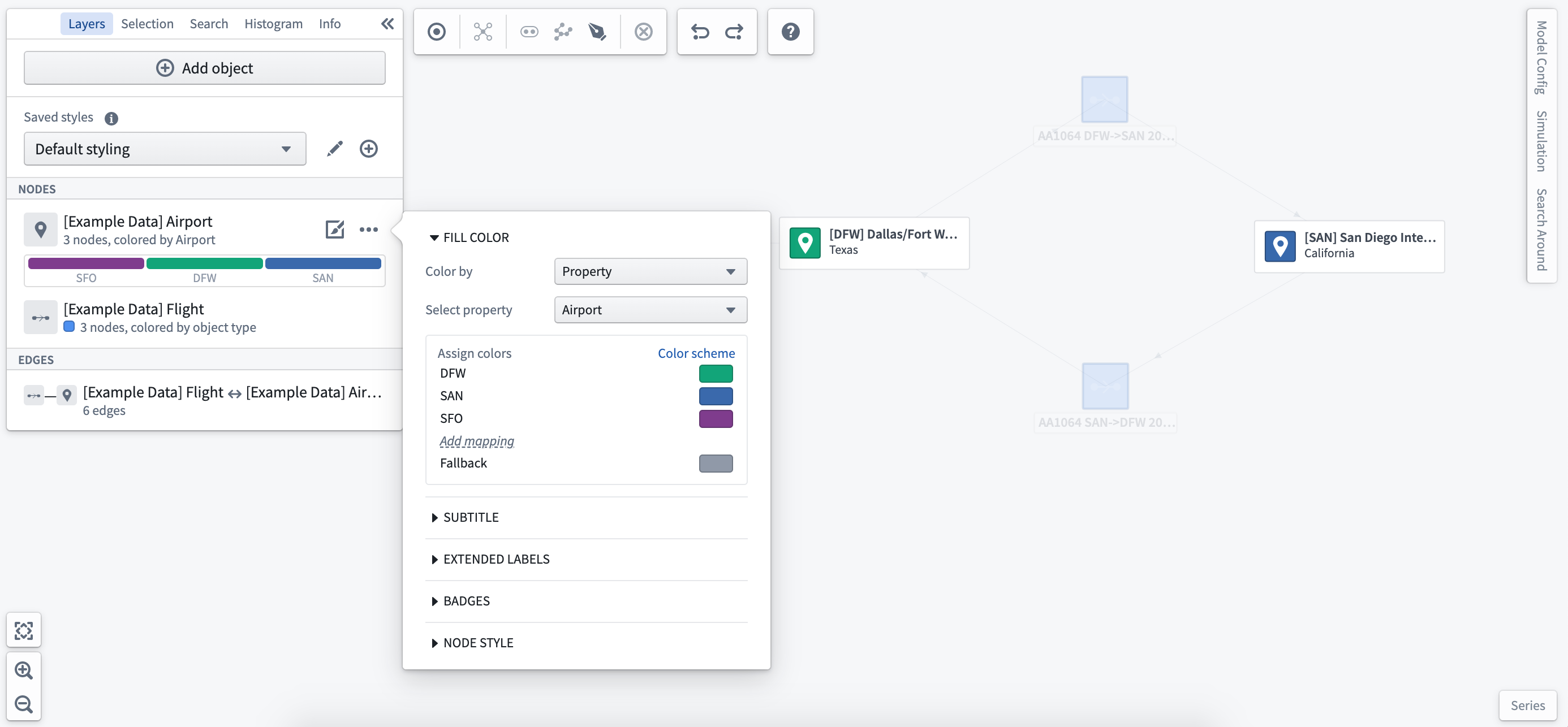

色分け基準

塗りつぶすドロップダウンを選択して、スタイル設定の基準となるパラメーターと、このレイヤーのすべてのオブジェクトの色を選択します。色分け基準パラメーターとして時系列の測定値を選択すると、選択した時間ウィンドウに基づいてスタイル設定が動的に更新されます。派生プロパティ関数を使用してノードに色を設定することもできます。

サブタイトル

オブジェクトタイプまたはオブジェクトの選択したプロパティに基づいて、各オブジェクトにサブタイトルを追加できます。サブタイトルは、グラフ上の同じタイプのすべてのオブジェクトに表示されます。

拡張ラベル

拡張ラベルを選択すると、選択したオブジェクトノードに特定の読み取り値を追加できます。実世界の時系列の読み取り値またはシミュレーション値を選択して、現在の状況とモデル化した状況を1つの表示で比較できます。

拡張ラベルのスタイルを設定したら、ワークスペースの左側にあるオブジェクト選択パネルから、表示するプロパティまたは時系列を選択できます。

バッジ

バッジを追加して、特定のオブジェクトタイプにリンクされたイベントの数を示します。以下のスクリーンショットでは、遅延したフライトのイベントが1件あることがわかります。

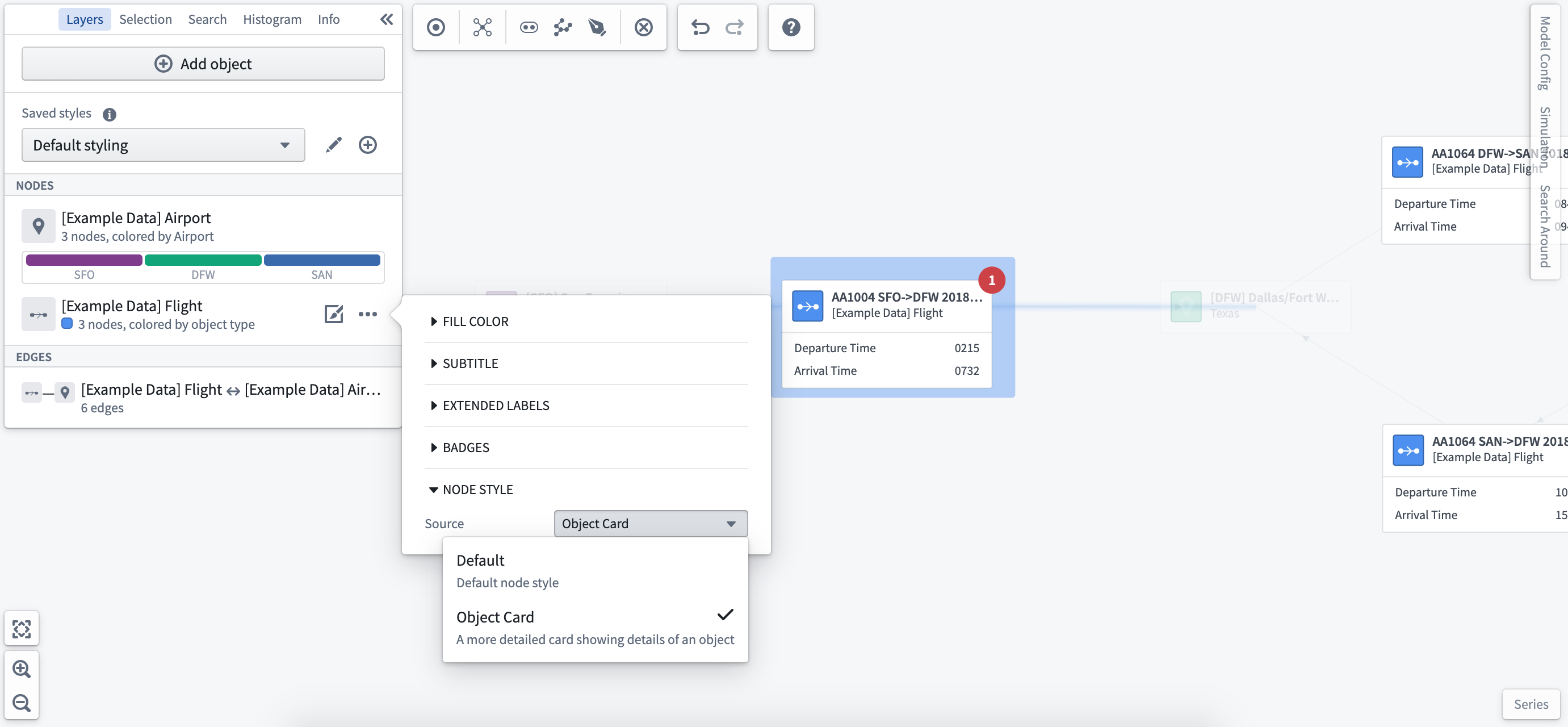

ノードのスタイル

オブジェクトをデフォルトのノードとして表示するか、完全なオブジェクトカードとして表示するかを選択できます。

エッジのスタイル設定

エッジはオブジェクト間の関係を表し、スタイルを設定することで、システムまたはプロセス内のノード間のインタラクションを可視化できます。

設定するエッジのスタイル設定オプションを選択します。

線の色

オブジェクトタイプまたは関連するオブジェクトの共通プロパティに基づいて、エッジの色を設定できます。

線の種類

描画する線を、直線、曲線、または直角に曲がる線に設定できます。

ラベル

エッジ内でオブジェクトがグループ化されている場合は、オブジェクトの個別のプロパティまたは集計したプロパティに基づいてラベルを設定し、主要なメトリクスを表示できます。

線の幅

オブジェクトのプロパティに基づいて、エッジに異なる幅を適用できます。異なる線の幅を適用することで、オブジェクト（空港など）間のトランザクション（フライトなど）の移動と量を示すことができます。

バッジ

オブジェクトノードと同様に、バッジを追加して、特定のエッジの関係にリンクされたイベントの数を示すことができます。ここでは、遅延したフライトのイベントが1件あることがわかります。

オントロジーレベルのエッジ方向の設定

グラフにリンクを追加すると、デフォルトでは、エッジの矢印はリンクの右側から左側に向かって表示されます。たとえば、オントロジーで多対一のリンクタイプとして設定されたリンクの場合、矢印は「一」側から「多」側に向かいます。これは、次のオントロジーのタイプクラスを使用して、リンクタイプごとに設定できます。

• 主要方向：kind：vertex、name：link_primary_direction
  • リンクの片側に設定すると、エッジの矢印がリンクのその側のオブジェクトに向かうことを示します。
• 方向なし：kind：vertex、name：link_undirectional
  • リンクのいずれかの側に設定すると、エッジに矢印を表示しないことを示します。
• 双方向：kind：vertex、name：link_bidirectional
  • リンクのいずれかの側に設定すると、エッジの両側に矢印を表示することを示します。

レイヤーのスタイル設定オプションを使用して、グラフごとにエッジの矢印を非表示にしたり、向きを反転したりすることもできます。

保存済みスタイル

設定が完了したら、同じグラフに対して異なるスタイル設定オプションを保存し、システムをさまざまな表示で確認できます。たとえば、空港間のフライトの表示を、航空会社の主要なパフォーマンスメトリクスに基づくスタイルに設定できます。その後、同じグラフに異なるスタイルを適用して、同じ路線の顧客満足度を表示できます。

保存した選択

グラフ上で選択したオブジェクトのグループを、保存した選択として保存することもできます。保存するには、目的のオブジェクトを含むノードとエッジを任意の数だけ選択し、右クリックメニューまたはツールバーの選択メニューで現在の選択内のオブジェクトを保存を選択します。

保存した選択にはそれぞれ名前と色が関連付けられ、レイヤーパネルの保存した選択セクションに表示されます。グラフ上でエッジまたはノードとして表される各オブジェクトの周囲には、そのオブジェクトが属する保存した選択の色で分割された枠線が表示されます。各オブジェクトは必要な数の保存した選択に属することができますが、枠線には最初の3つの保存した選択の色のみが表示されます。

保存した選択に含まれるすべてのオブジェクトをすばやく選択するには、保存した選択にカーソルを合わせたときに表示されるクイック選択操作を選択します。

レイヤーパネルで保存した選択を編集できます。保存した選択の名前を編集するには、名前を選択し、新しい名前を入力して Enter キーを押します。保存した選択を削除する、またはその色を編集するには、保存した選択にカーソルを合わせたときに表示される ... アイコン（）を選択します。また、目のアイコン（）を使って、保存した選択ごとに枠線の表示と非表示を切り替えることもできます。

保存した選択に含まれるオブジェクトを編集するには、グラフ上のオブジェクトを選択し、...（）ボタンを選択してから、選択したオブジェクトを追加または選択したオブジェクトを外すの選択肢を使用します。
